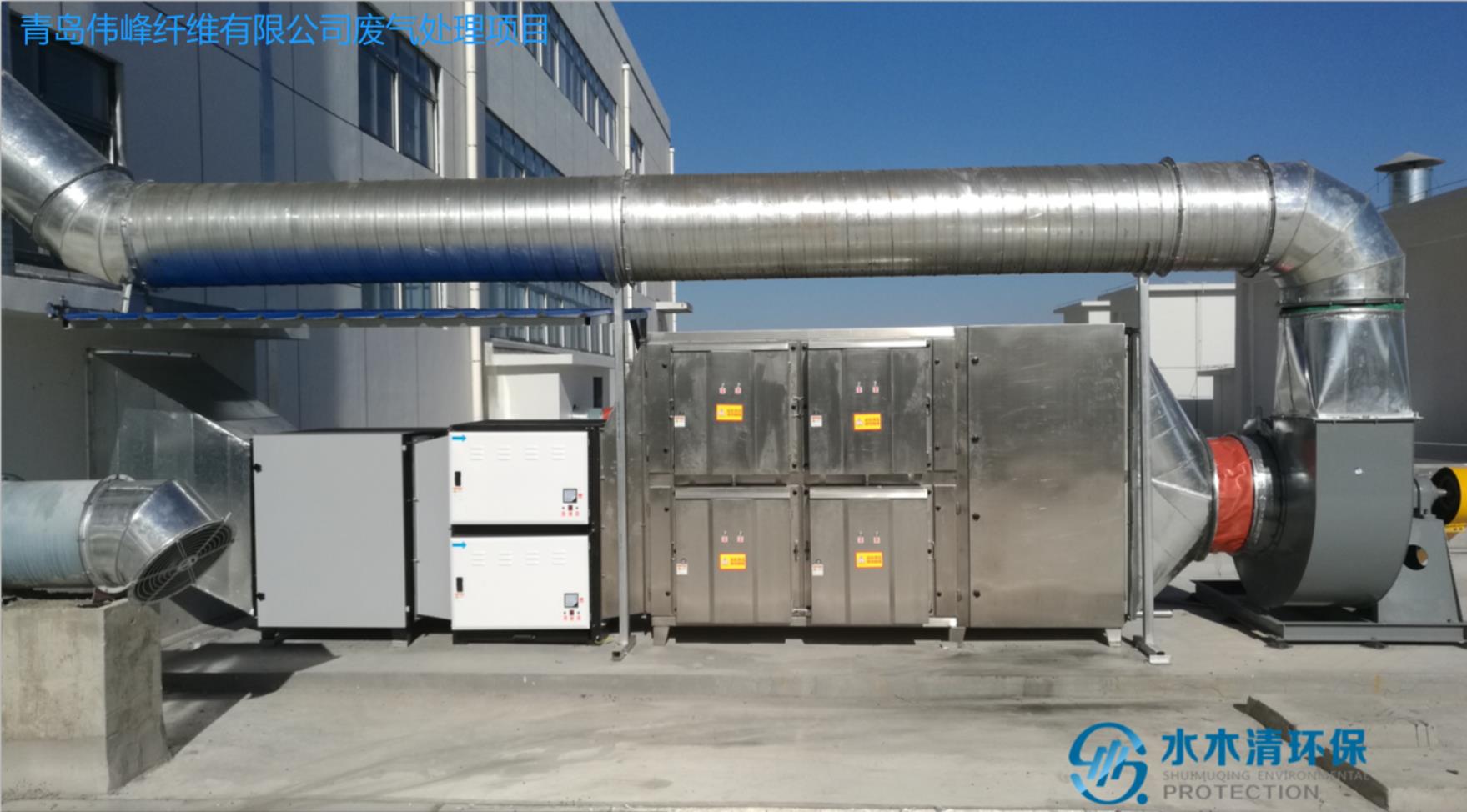

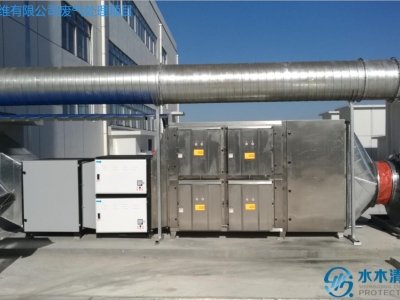

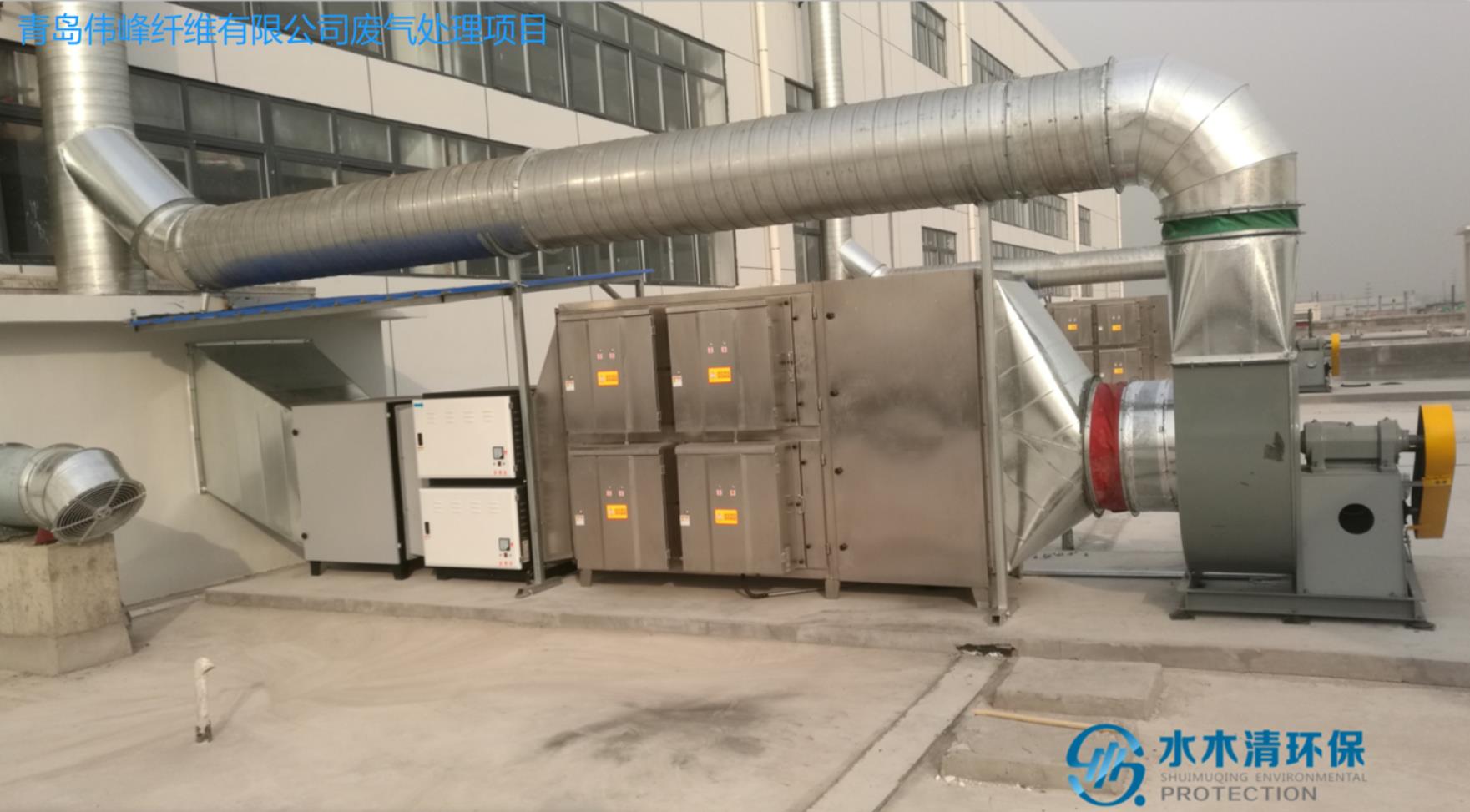

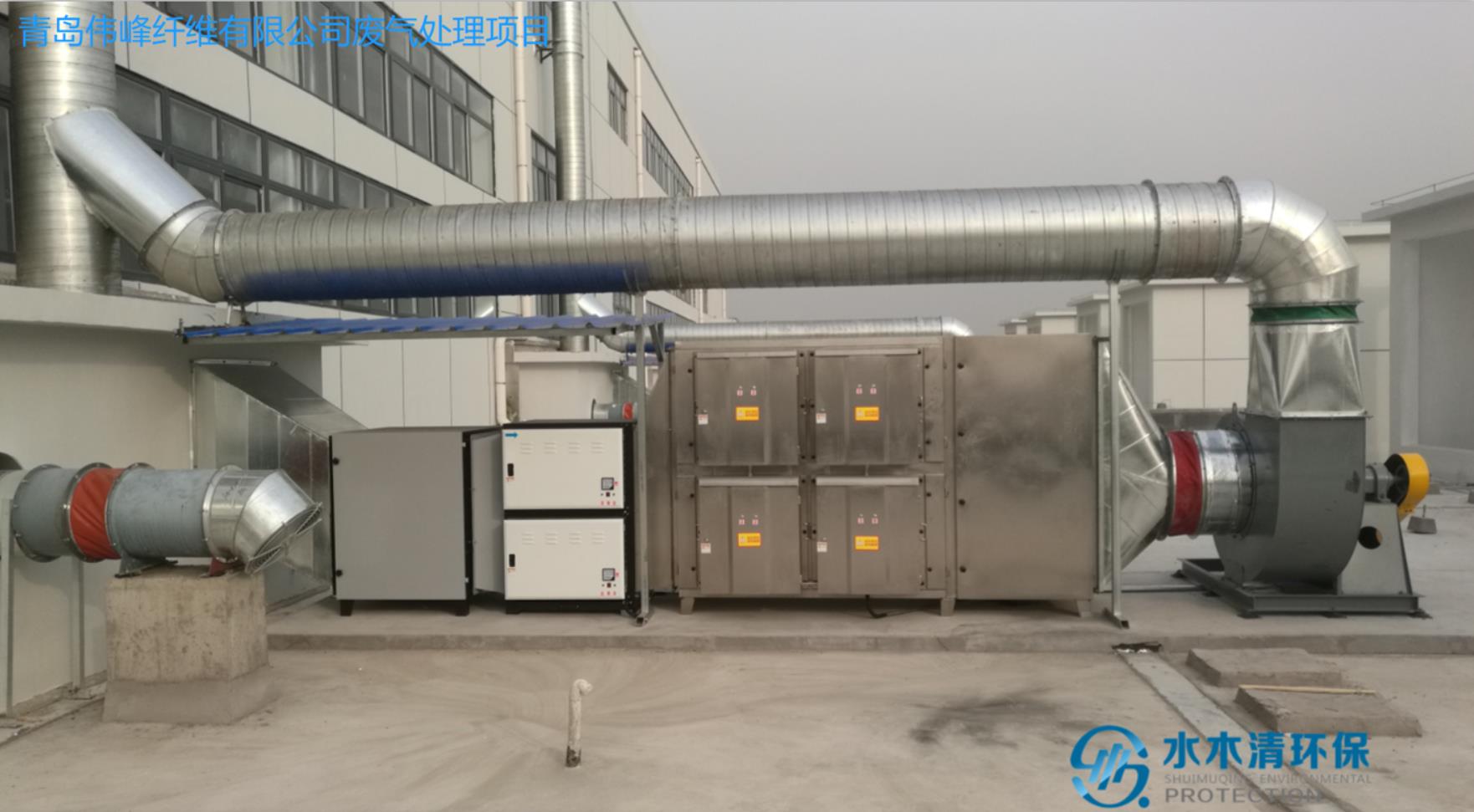

1、項目名稱：青島偉峰纖維有限公司纖維廢氣處理項目

2、設計風量：根據業主要求，設計風量為20000m³/h；

3、廢氣成分：非甲烷總烴、VOCs

4、處理后排放濃度：

1）非甲烷總烴

非甲烷總烴執行《大氣污染物綜合排放標準》（GB16297-1996）中表2中的二級標準及無組織排放監控濃度限值的要求，具體見表1。

表1                 廢氣排放標準限值

5、廢氣來源

原料加熱時產生的揮發性有機物（以非甲烷總烴為主）、在熱輥拉伸時紡絲油劑揮發產生的廢氣。

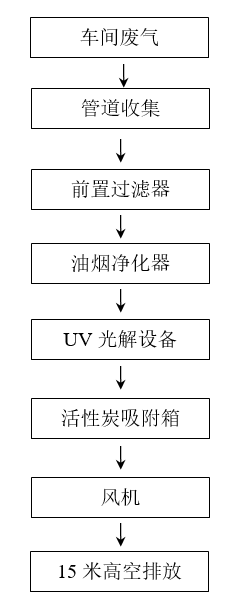

6、工藝流程

綜合各種廢氣處理設備特點，我公司根據實際安裝和應用情況，總結國內外類似產品的生產經驗，給出生產車間所產生的有機廢氣采用的治理方法推薦技術先進、高效和運行維護費用低的前置過濾器+油煙凈化器+光催化氧化+活性碳吸附凈化工藝。廢氣首先經過前置過濾器除去部分廢氣中的油煙，然后進入到油煙凈化器，在油煙凈化器的靜電作用下除去油煙顆粒，再進入到高能UV光解設備中，利用高能紫外線燈管與催化酶反應生成強氧化性的羥基自由基以及臭氧分子來破壞大分子廢氣結構，處理分解掉廢氣中的大部分有機氣體，然后進入到活性炭吸附箱，活性碳箱采用柱狀活性碳，比表面積和孔隙率大，吸附能力強，具有較好的機械強度、化學穩定性和熱穩定性，凈化效率高達99%，有機廢氣與活性碳接觸，廢氣中的有機污染物被吸附在活性碳表面，從而從氣流中脫離出來，達到凈化效果。具體工藝流程如下：

7、油煙凈化器介紹

靜電油煙凈化器是通過部分較大的油霧滴、油污顆粒在均流板上由于機械碰撞、阻留而被捕集。當氣流進入高壓靜電場時，在高壓電場的作用下，油煙氣體電離，油霧荷電，大部分得以降解炭化；少部分微小油粒在吸附電場的電場力及氣流作用下向電場的正負極板運動被收集在極板上 并在自身重力的作用下流到集油盤，經排油通道排出，余下的微米級油霧被電場降解成二氧化碳和水最終排出潔凈空氣；同時在高壓發生器的作用下，電場內的空氣產生臭氧，除去了煙氣中大部分的氣味。

8、設備特點

1）.本油煙凈化器的電場使用極板式結構，使靜電場能均勻地達到最大的平均電場強度，極大的增加了電場凈化面積，使電場與油煙粒子結合作用的時間更長，從而決定了設備具有極高的除油煙效率。

2）.電場模塊化設計，可按風量大小拼裝成型，極板式的電場鋼性好、便于拆裝、不會變形，清洗、維護方便等特點。

3）.設備運行時噪音小，阻力小，運行成本很低。

4）.安全系數高，更好地高壓連接設計，開門時電場會自動斷電；另外，油煙凈化器的電源是采用最新技術的直流迭加脈沖電源，雙電流形式使油煙更容易被電離、吸附。電源在保證凈化器最好凈化效果的同時，還具有自動的過載、過壓、斷路、開路保護，使用更安全、更放心。

5）.凈化效率高，經檢測，油煙凈化率高于95%

9、UV光解設備介紹

在光解催化凈化設備中添加納米級別的活性材料，將活性材料給予紫外線照射，活性材料能夠吸收大量的光能，于表面發生激勵進而生成h+（空穴）與e-（電子），而空穴與電子所具有的氧化還原能力，可與氧、水發生反應，迅速生成具有極強氧化能力的·OH（氫氧根自由基）與·O2-（超級陰氧離子）。·OH氧化電位相當高，可以氧化有機揮發性廢氣中的電子，促進無光吸收能力物質的氧化分解。研究發現，在紫外光的能量以及納米活性催化氧化作用下，有機揮發性廢氣在短短2-3秒的時間內就能夠被充分分解。

利用特制的高能高臭氧UV紫外線光束照射廢氣，裂解工業廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧)，眾所周知臭氧對有機物具有極強的氧化作用，對工業廢氣及其它刺激性異味有立竿見影的清除效果。工業廢氣利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使大部分工業廢氣物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道引入活性碳吸附裝置。我們選擇了-C波段紫外線和臭氧發結合電暈電流較高化裝置采用脈沖電暈放電吸附技術相結合的原理對有害氣體進行消除，其中-C波段紫外線主要用來去除硫化氫、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、樹脂等氣體的分解和裂變，使有機物變為無機化合物。該強氧化性自由基產生的條件溫和，并且能保證紫外燈足夠的壽命能持續運行10000小時以上，維護費用大幅下降。

10、活性炭吸附設備介紹

活性碳吸附凈化裝置又稱活性碳吸附塔，是一種高效率經濟實用型有機廢氣的凈化與治理裝置；是一種廢氣過濾吸附異味的環保設備產品。活性碳吸附塔是具有吸附效率高、適用面廣、維護方便，能同時處理多種混合廢氣等優點。該設備是凈化較高濃度有機廢氣和噴漆廢氣的吸附設備，是利用活性碳本身高強度的吸附力，結合風機作用將有機廢氣分子吸附住，對苯、醇、酮、酯、汽油類等有機溶劑的廢氣有很好的吸附作用。吸附劑采用的活性碳纖維性能優越:其比表面積大(1300-2500m²/g),微孔發達(微孔體積占總孔體積的80%左右)，孔徑分布廣(20-200A)，吸附容量大(比粒狀活性碳大幾倍至幾十倍)，吸附速度快(比顆粒活性碳要快2-3個數量級)，而且再生容易快速(一般3-5min)，脫附徹底，經多次吸附脫附后仍保持原有的吸附性能，特別是對ppm級的吸附質仍保持很高的吸附量(蜂窩碳或顆粒碳此時的吸附能力則大大降低)，因此對有機廢氣的凈化率高；同時因活性碳纖維耐熱性能好(在空氣中著火點達500℃以上)，且吸附層很薄，不會產生類似顆粒碳或蜂窩碳吸附裝置因熱積蓄而易產生燃燒爆炸的危險。

吸附床采用獨特的“多單元分流組合式吸附床”，假設吸附床有n個單元，剛開始時是第1~第n-1個單元在吸附，第n個單元在脫附，一定時間后，切換為第2~第n個單元在吸附，第1個單元在脫附，如此反復循環運行。這樣一方面保證生產的連續性，另一方面利用多單元的循環交替切換可使吸附劑用量大大減少,不但使吸附床的體積大大減少,而且高價碳因使用量少也不會造成造價高的問題，因此設備重量輕，投資小，占地少，結構緊湊。
