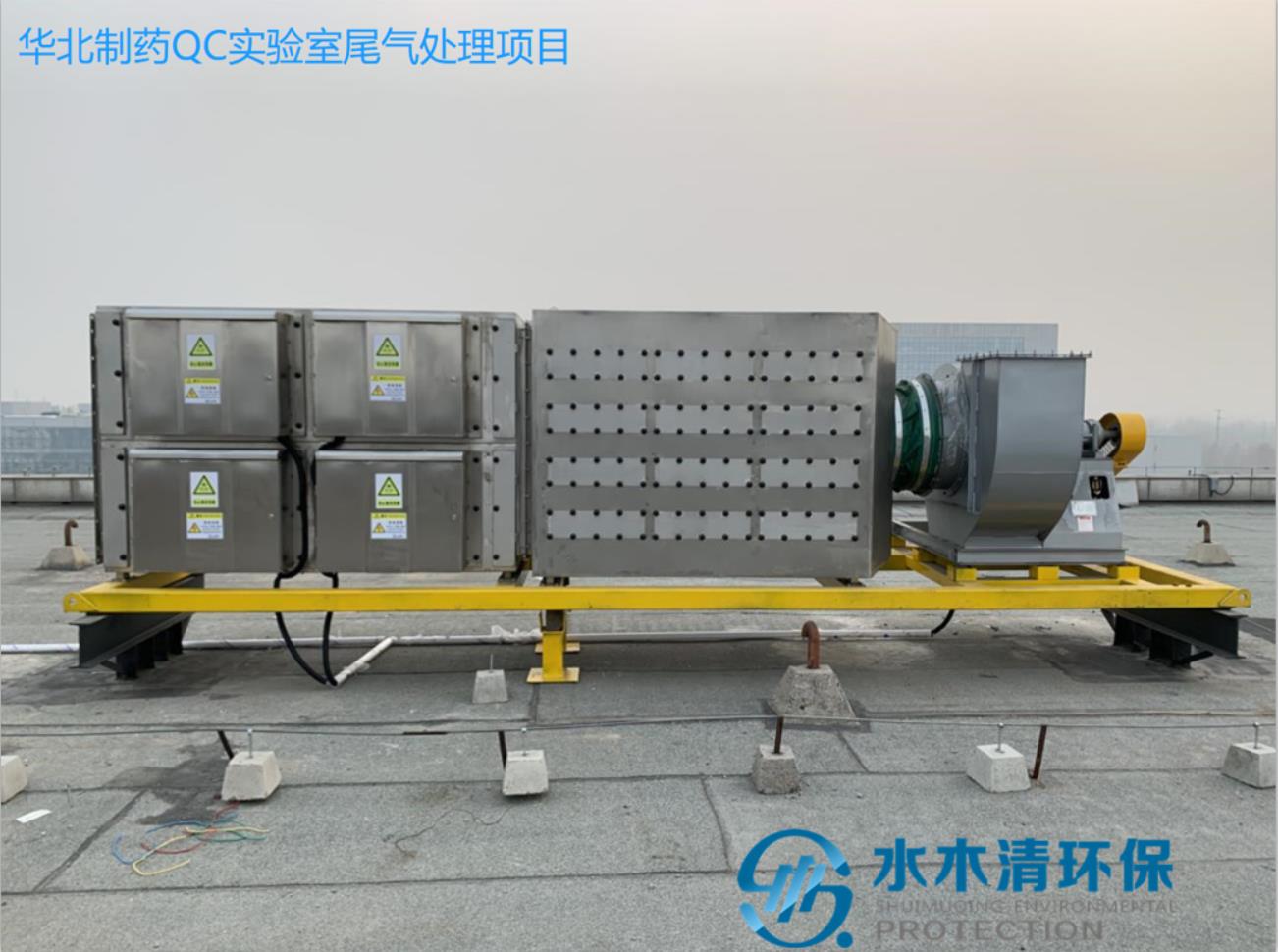

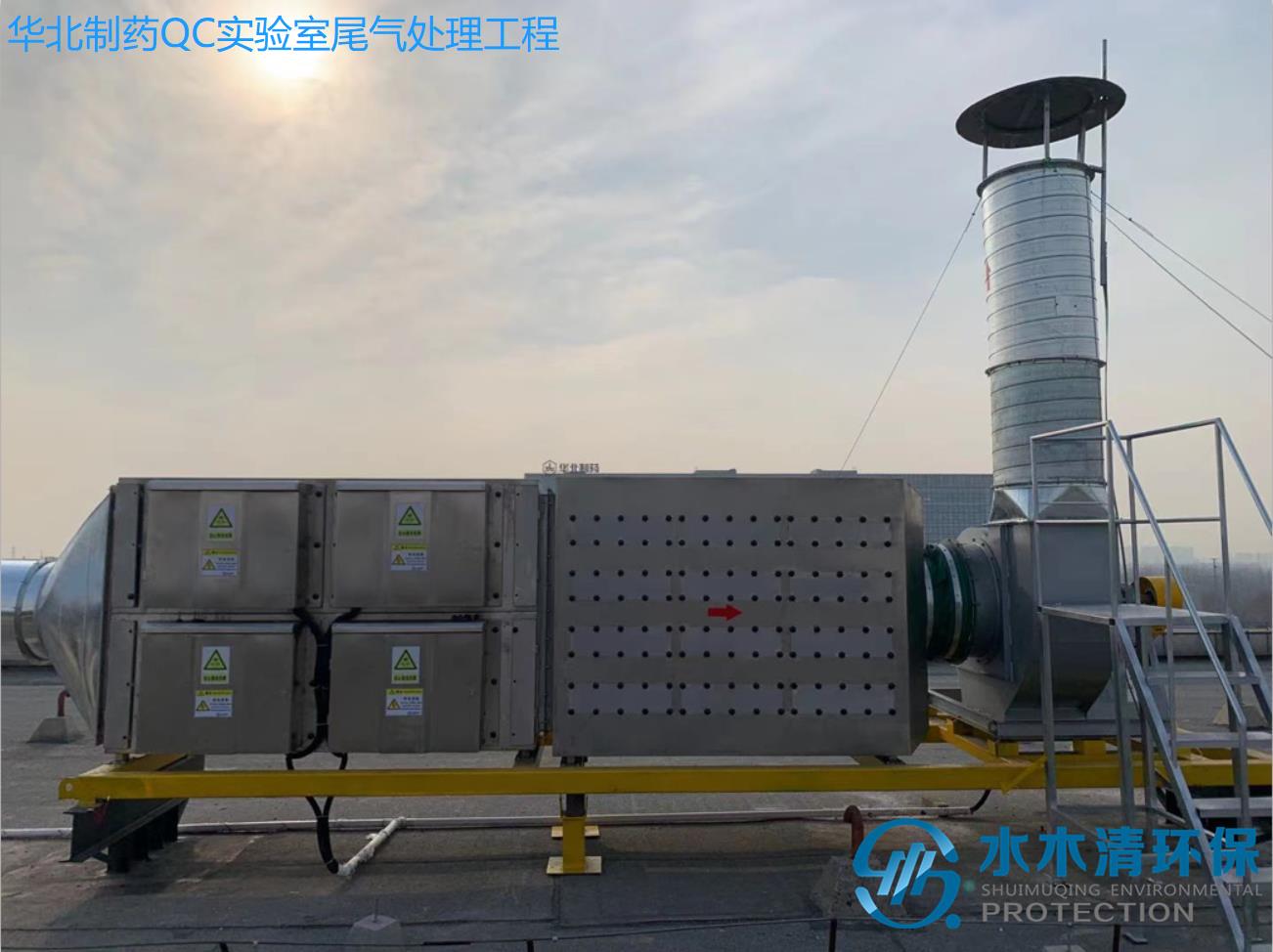

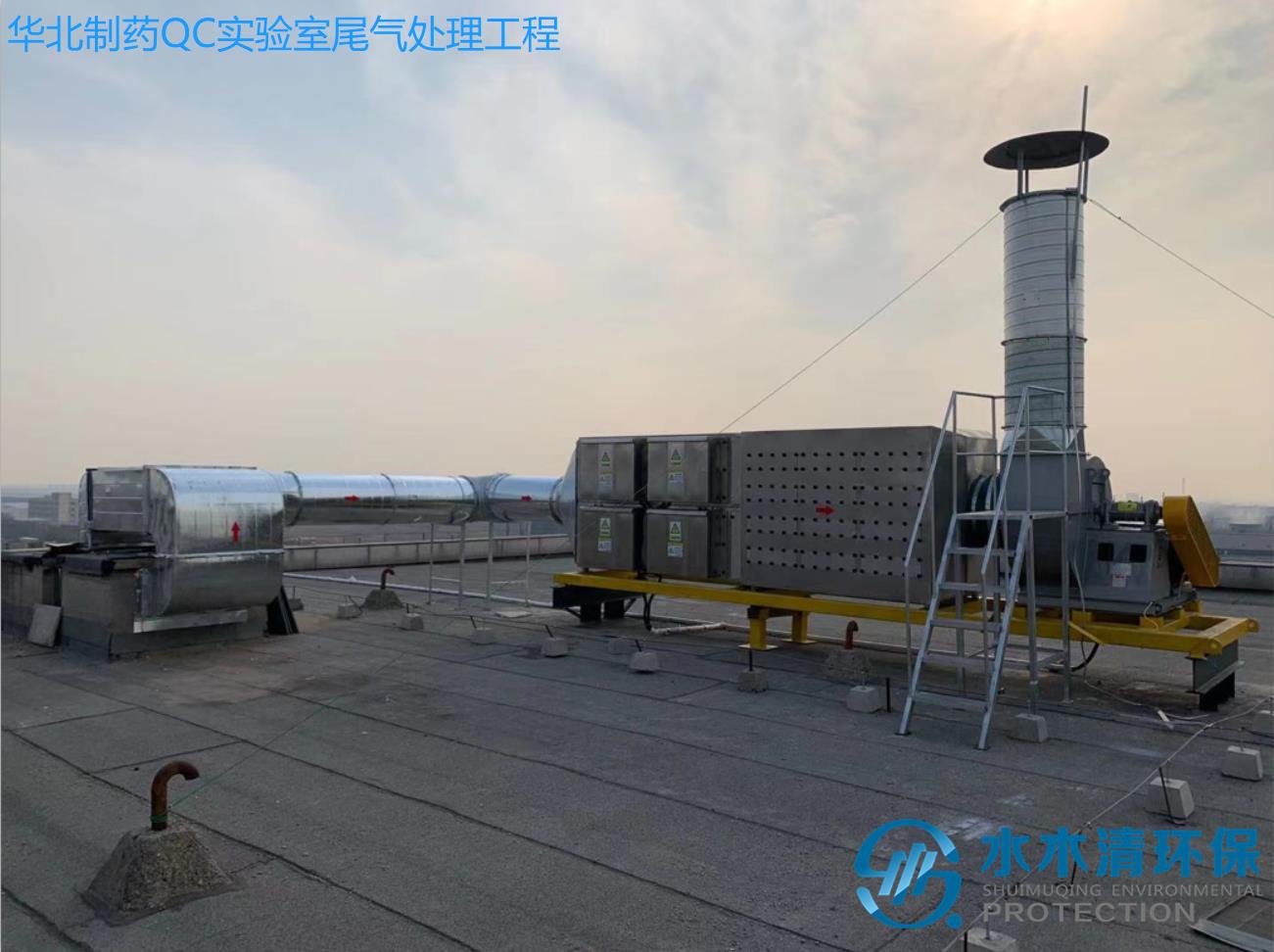

項目名稱：華北制藥QC實驗室尾氣處理工程

廢氣來源及成分：

本項廢氣主要來源于形態學（病理）實驗室、毒理學實驗室、微生物實驗室產生的甲醛、二甲苯、甲醇、醚類、醇類、酮類等試劑，并且有微生物、氣溶膠等。

設計標準：

動物實驗及輔助用房廢氣主要成分及濃度分析

在正常工況及常規氣象條件下，異味臭氣的排放濃度應完全達標，確保廠界異味臭氣濃度能完全滿足

《惡臭污染物排放標準》（GB 14554-93）表1中惡臭污染物廠界二級新擴改建標準值及表2中惡臭污染物排放標準值。

注：常用檢測項目為氨氣，硫化氫和異味臭氣濃度三相。

《制藥工業大氣污染物排放標準》GB 37823-2019表2藥物研發機構 工藝廢氣特別排放限值要求和二級排放要求

《大氣污染物綜合排放標準》（GB16297-1996）二級排放限值

處理工藝：

我公司根據甲方實際情況，總結國內外同類廢氣的處理經驗，該有機廢氣處理工程推薦使用技術先進、高效和運行維護費用低的光氧凈化+活性炭吸附的組合處理工藝。廢氣在風機作用下進入光氧凈化處理設備中，該設備是利用特制的高能高臭氧UV紫外線光束照射工業廢氣，裂解惡臭/工業廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯等的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等，經過UV光觸媒分解后的惡臭氣體進入到水洗噴淋除臭設備，水通過噴淋裝置噴灑成霧狀，待水霧同臭氣充分接觸后，即可有效的吸附在臭氣中的諸如硫化氫、氨、醇類、有機胺等有害臭氣，使臭氣分子的結構發生變化，使其變得不穩定，此時，水分子可以與臭氣分子發生化學反應，同時，吸附在液滴表面的臭氣分子也可與空氣中的氧氣發生反應。終在水分子的吸附分解作用下，臭氣分子被吸附、分解，進而實現了除臭、凈化的目的。

光氧凈化處理設備工作原理：

利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O2→O-+O＊(游離氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體及其它刺激性異味有立竿見影的清除效果。惡臭/工業廢氣利用排風設備引入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使工業廢氣物質其降解轉化成低分子化合物、水和二氧化碳。

活性炭吸附設備工作原理：

廢氣經集氣罩收集，經管道輸送進入活性炭吸附塔,有機氣體進入塔內時，風速瞬間降下，氣體內含的較大顆粒雜物便自然沉降入塔底部，而有機氣體部分隨氣體流向流進活性炭過濾層，有機氣體進入炭層時，有機氣體被活性炭吸附進炭內，而凈化的空氣穿過炭層進入出氣倉，氣體經過機械自吸后排入大氣中。本公司采用的柱狀活性炭以優質煤、椰殼、木屑為原料，經系列生產工藝精加工而成。具有比表面積大，微孔發達，吸附容量大、通孔阻力小，使用時間長等特點，廣泛用于各種廢氣治理工程。

經此工藝處理后，滿足《大氣污染物綜合排放標準》（GB 16297-1996）、《制藥工業大氣污染物排放標準》GB 37823-2019表2藥物研發機構 工藝廢氣特別排放限值要求和二級排放要求《惡臭污染物排放標準》（GB 14554-93）表1中惡臭污染物廠界二級新擴改建標準值及表2中惡臭污染物排放標準值。

光氧凈化工藝介紹

在光氧凈化處理設備中添加納米級別的活性材料，將活性材料給予紫外線照射，活性材料能夠吸收大量的光能，于表面發生激勵進而生成h+（空穴）與e-（電子），而空穴與電子所具有的氧化還原能力，可與氧、水發生反應，迅速生成具有極強氧化能力的·OH（羥基自由基）與·O2-（超級陰氧離子）。·OH氧化電位相當高，可以氧化有機揮發性廢氣中的電子，促進無光吸收能力物質的氧化分解。研究發現，在紫外光的能量以及納米活性催化氧化作用下，有機揮發性廢氣在短短2-3秒的時間內就能夠被充分分解。

利用特制的高能高臭氧UV紫外線光束照射廢氣，裂解工業廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧)，眾所周知臭氧對有機物具有極強的氧化作用，對工業廢氣及其它刺激性異味有立竿見影的清除效果。工業廢氣利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使大部分工業廢氣物質其降解轉化成低分子化合物、水和二氧化碳。我們選擇了-C波段紫外線和臭氧發生裝置，結合電暈電流脈沖電暈放電吸附技術相結合的原理對有害氣體進行消除，其中-C波段紫外線主要用來去除硫化氫、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、樹脂等氣體的分解和裂變，使有機物變為無機化合物。

光氧凈化處理工藝優點：

1.   高效的去除效果：該設備VOC及惡臭氣體去除率可達90%以上。

2.   運行費用低：設備采用臥式結構，阻力小。減少了風機的阻力，降低了運行費用。

3.   維護方便：需要定時清洗的部件為可拆卸的模塊化組合，這樣既方便設備日常的清洗維護，也有利于這些部件的維修替換。

4.   設備的安裝：設備較輕，無需特別的基礎，安裝成本低、時間短，容易達到設計效果。

5.   占地面積小：設備的電源和設備在一起，無需另建電源控制室，節省廠房面積。

6.   運行的持續性：采用分組供電的方式；即使某一組燈管出現故障，其他組還可以正常工作，不影響設備的運行，保證設備運行的持續性。

7.   氣流方向：臥式結構，用戶安裝的時候，風管、凈化設備和抽風機可以方便地橫向排列起來，方便布局，減少風阻；同時便于凈化器均風，從而提高去除效率。

活性炭吸附工藝介紹：

活性炭吸附工藝利用活性炭的吸附功能，使廢氣與大表面的多孔性固體物質相接觸，廢氣中的污染物被吸附在固體表面上，使其與氣體混合物分離，達到凈化目的。

活性炭吸附設備優點：

◆結構緊湊一體化，易于安裝和操作維護；

◆濾速高，處理量大，運行效果穩定，設備占地少；

◆ 濾料截污容量大，孔隙率高，耐摩擦，比重適中

活性炭吸附設備是一種高效率、經濟實用的有機廢氣凈化與治理裝置，具有吸附效率高、適用面廣、維護方便，能同時處理多種混合廢氣等優點。
